矿用孔板流量计的注意事项
1、在抽放瓦斯管路中安装孔板时，孔板的孔口与管道同心，其端面与管道轴线垂直，偏心度小于2%。
2、安装孔板的管道内壁，在孔板前后距离2D（D为管道内径）范围内，不应有凸凹不平、焊缝和垫片等。
3、孔板流量计的上游（进流体端）管道直线长度≥10D,下游（出流体端）管道直线长度≤5D。
4、要经常清理孔板前后的积水和污物，孔板流量计中孔板锈蚀要更换。
5、抽放瓦斯量有较大变化时，孔板流量计的大小应根据流量大小更换相应的孔板。
流量计的规格参数
鹤壁博达生产的径距取压法孔板流量计，是煤矿抽放瓦斯计量用的节流装置，其规格齐全，安装方便，测量准确，出厂前系数均经过标准计量标定。
型号：KLG
规格：DN25~DN1200mm
连接方式：法兰
公称压力：1.0Mpa
执行标准：GB
注：水平连接管路长短可按照客户要求定制。

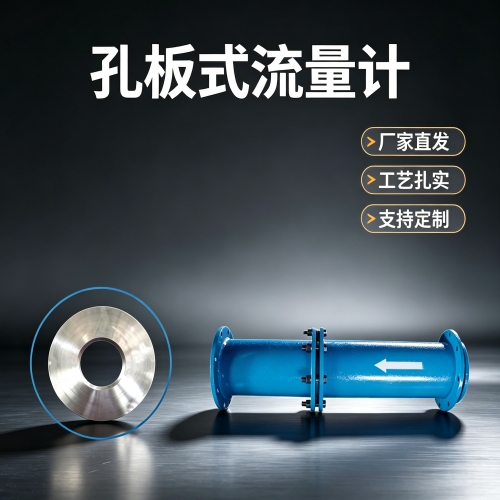

瓦斯管路用孔板流量计的结构
节流装置组成
1、节流件：标准孔板、标准喷嘴、长径喷嘴、1／4圆孔板、双重孔板、偏心孔板、圆缺孔板、锥形入口孔板等
2、取压装置：环室、取压法兰、夹持环、导压管等
3、连接法兰(国家标准、各种标准及其它设计部门的法兰)、紧固件。
4、测量管
孔板流量计对井下抽采管路畅通、介质气体的抽/采等工作起到很好的效果，根据巷道条件合理配置，常态化维护保养，能够持续提升井下瓦斯抽采系统可靠性与井下应急防护能力。
