1、适用压力方面
2、规格范围
3、适用场所
4、功能需求
矿用流量计的适用范围

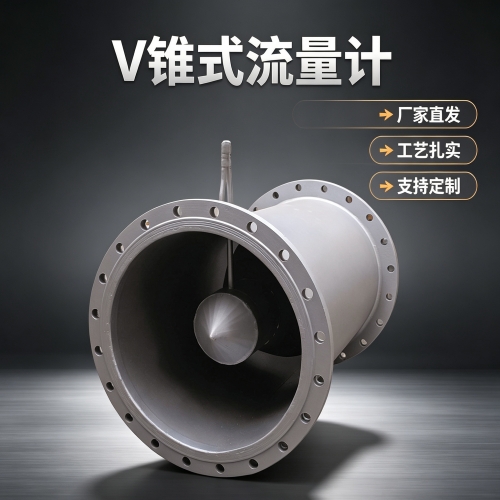

是一种新型的差压式流量计，具有经典文丘里管、环形孔板和V型锥流量计的优点，压力损失小、流出系数的稳定性好、要求的前、后直管段长度短。V型锥流量计不但继承了传统差压式流量计稳定性好、通用性强的优点，其锥形节流的物理结构避免了传统差压流量计的局限性。
可用于冶金、石化、化工、天然气输送、电力等行业的各种液体、气体、蒸汽的流量测量。
V锥式流量计的规格参数
水，水蒸气，干气体 7～10 10 13
湿气体 13 13 13
低中黏度油脂 13 19 25
脏的液体或气体 25 25 38
规格：159~1200mm
连接方式：法兰
公称压力：0.6~2.5Mpa
适用场所：煤矿抽放管路或通风管路
内锥式流量计的安装建议
1）对新设管路系统，须先经扫线后再安装V型锥流量计，以防管内杂物堵塞或损伤节流件。
2）安装前应仔细核对V型锥流量计的型号，规格是否与管道情况、流量范围等参数相符。在取压口附近标有“+”的一端应与流体上游管路联接，标有“-”的一端应与流体下游管路联接。
3）V型锥流量计的中心线应与管道中心线同轴，其不同轴度不得大于0.015D，其中D为管道内径，β为孔径比。
如果不清楚所供矿井管路负压、管径、外形尺寸、公称压力等参数，不确定选用哪一款管路用内锥式流量计，可以提供现场工况，我们结合参数为您匹配更适合的需求，支持按需配套、现场技术对接，满足瓦斯抽采管路长期稳定排水需求。
